تفاصيل المنتج
مكان المنشأ: ووكسي
اسم العلامة التجارية: Consensic
إصدار الشهادات: PTC21051702401C-EN01
رقم الموديل: CPS121
شروط الدفع والشحن
الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل
الأسعار: Offline contact or face-to-face discussion can be negotiated
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات
القدرة على العرض: 999
دقة الضغط: |
< ± 0.3kpa، 700kpa، 1MPa، 1.5MPa |
نوع الإخراج: |
مخرجات I2C/مخرجات التناظرية |
الحجم: |
3x5x1.2mm |
الحد الأدنى لعدد الحزم: |
عشرة قطع |
التغليف: |
LGA |
سمات: |
استهلاك منخفض للطاقة |
دقة الضغط: |
< ± 0.3kpa، 700kpa، 1MPa، 1.5MPa |
نوع الإخراج: |
مخرجات I2C/مخرجات التناظرية |
الحجم: |
3x5x1.2mm |
الحد الأدنى لعدد الحزم: |
عشرة قطع |
التغليف: |
LGA |
سمات: |
استهلاك منخفض للطاقة |

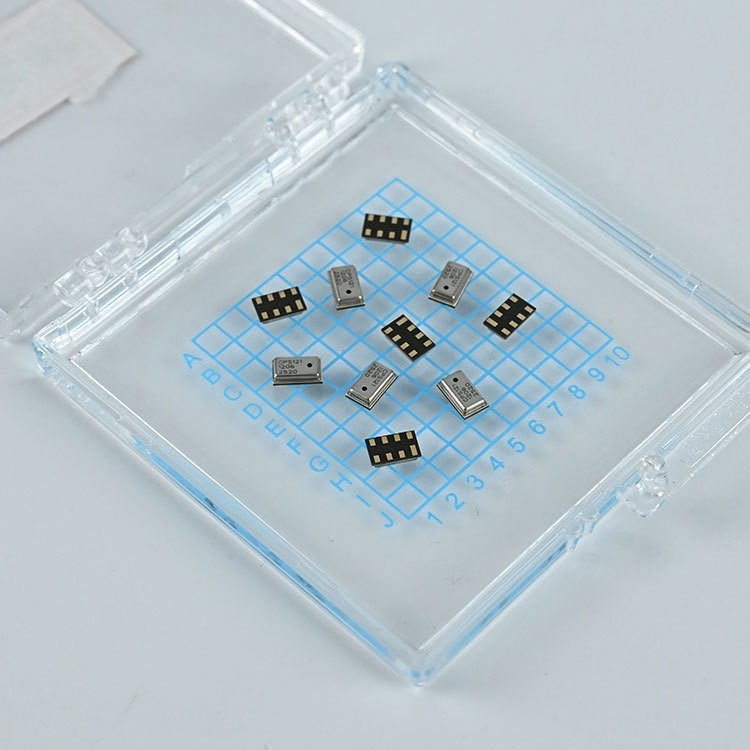

CPS121 دقة < ± 0.3kpa، 30-130 معالجة كاملة لدرجة الحرارة والضغط
وصف المنتج
يتألف حل CPS121 من جهاز استشعار ضغط من نوع الجسر المقاوم وADC 24 بت لقياسات الضغط عالية الدقة.الخروج الرقمي المعايرة بالكامل للضغط ودرجة الحرارة يجعل حل CPS121 بسيط الاستخدام. يحتوي CPS121 على منطق معايرة داخلية توفر قياسات دقيقة للضغط والدرجة الحرارية للتطبيق عبر واجهة I2C.ليس هناك حاجة لتنزيل منفصلة معامل المعايرة الداخلية والحصول على جهاز التحكم الصغير المضيف لأداء حسابات تعويض معقدة.
الخصائص
الصين
شركة Wuxi Consensic Electronics Co. Ltd
لا، لا، لا86طريق ديكوي، مبنى ب5
الطابق الرابع، الغرفة 401.
ووكسي، مقاطعة جيانغسو، 214072
PH: +86 510.85122279
فاكس: +86 510.85122259
خصائص التشغيل
التصنيفات المطلقة
| المعلم | الرمز | الشروط | MIN | النوع | ماكس | الوحدات |
| الضغوط الزائدة | 2X FS |
kPa (بار) |
||||
|
فولتاج التغذية (بالنسبة إلى GND) |
VDD | -صفر3 | 6.5 | V | ||
|
الجهد في التناظرية و الدبابيس الرقمية لإدخال وإخراج |
VA_IO VD_IO |
-صفر3 | VDD+0.3 | V | ||
| درجة حرارة التخزين | Tالمحل | -60 | 150 | °C |
ظروف التشغيل
| المعلم | الرمز | الشروط | MIN | النوع | ماكس | الوحدات |
| مستشعر الضغط | ||||||
| النطاق |
30 (300) |
120 (1200) |
kPa (مبار) |
|||
| القرار1 | 0.17 | أبي | ||||
| الضوضاء في الضغط |
عرض النطاق الترددي الكامل، الوضع الطبيعي الارتفاع بناء على الضغط النسبي |
1 10 |
أبي سم |
|||
| الدقة |
من 30 إلى 120 كيلو بايت (-20 درجة مئوية إلى 0 درجة مئوية) |
-صفر2 (-2.0) |
± 0.17 (±1.7) |
+0.2 (+2.0) |
kPa (مبار) |
|
|
من 30 إلى 120 كيلو بايت (0°C إلى 65°C) |
-صفر15 (-1.5) |
± 0.10 (±1.0) |
+0.12 (+ 1.2) |
kPa (مبار) |
||
| تحركات اللحام | -صفر1 | +0.2 | kPa | |||
| مستشعر الحرارة | ||||||
| النطاق | -40 | 85 | °C | |||
| القرار | 0.003 | °C | ||||
| الدقة | -40°C إلى 85°C | -1 | ± 0.75 | + 1 | °C | |
| العملية | ||||||
| فولتاج الإمداد إلى GND2 | Vالتوريد | 2 | 3.0 | 5.5 | V | |
| نطاق درجة حرارة العمل | -40 | 85 | °C | |||
| أنا2C المقاومات السحب | Rالـ PU | 1 | 2.2 | kΩ | ||
|
1مضمونة بتصميم 24 بت ADC ، ويتم احتسابها وفقا للمدى في التطبيق. 2تم معايرة المصنع للضغط والحرارة عند 3.0V ± 10 ٪. سيتأثر دقة الإخراج إذا تم استخدامها خارج هذا النطاق. تتوفر نطاقات أخرى عند الطلب. |
||||||
المعلمات الكهربائية
| المعلم | الرمز | الشروط | MIN | النوع | ماكس | الوحدات |
| إمدادات التيار الحالي | ||||||
|
تيار التغذية المتوسط1 أثناء التحويل2 في حالة تأهب ((لا تحويل) |
إيفج إيسس إيس |
VDD = 3V
|
3.95 1.5
|
0.2 |
μA mA μA |
|
| المحول التناظري إلى الرقمي | ||||||
| القرار | رإد سي | 24 | قليلاً | |||
| أنا2C تردد الساعة | FC,I2C | 400 | كيلو هرتز | |||
|
1في افتراض تحويل واحد كل ثانية. التحويل يعني إما قياس الضغط أو درجة الحرارة 2أثناء التحويل ، سيتم تشغيل المستشعر إلى VDD ، وبعد انتهاء التحويل ، سيتم إيقاف تشغيل المستشعر تلقائيًا من VDD. |
||||||
