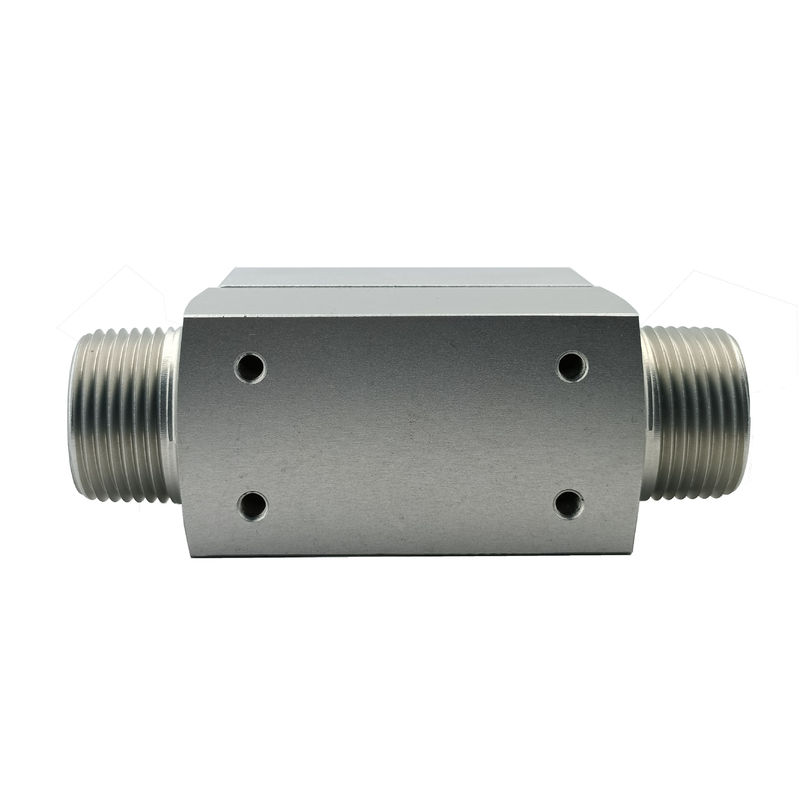

CMF9019 قطر اسمي 19 ملم واجهة قياس موحدة

المواصفات الرئيسية والصفات الفريدة

1نطاق قياس التدفق و قابلية التخصيص

• قطر اسمي: 19 ملم، مما يوفر واجهة قياس موحدة.
• مواصفات الحد الأقصى للتدفق: معدلات تدفق قابلة للتخصيص تصل إلى 1000 SLPM مع اختيارات في 100 ، 200 ، 300 ، 500 ، 600 ، 800 ، و 1000 SLPM. وهذا يسمح بالتناسب الدقيق مع احتياجات التطبيقات المحددة.

2إمدادات الطاقة و الخصائص الكهربائية

• نطاق الجهد: تعمل على 7-24VDC ، وتستعمل 50mA ، قابلة للتكيف مع مصادر الطاقة المختلفة وضمان كفاءة الطاقة.
• الدقة: يحافظ على دقة عالية مع ± 1.5% Full Scale (FS) ، وهو أمر حاسم لقياس دقة التدفق.
• التكرار: يضمن الموثوقية مع 0.25٪ من التباين، ودعم أداء ثابت.

3وقت الاستجابة ومعالجة الضغط

• وقت الاستجابة: افتراضية 67 ms، قابلة للتخصيص لتلبية المتطلبات التشغيلية الخاصة لفترات استجابة أسرع أو أبطأ.
• الضغط الأقصى: مقياس عند 0.5 MPa، مع خيارات تخصيص تصل إلى 0.8 MPa، وتلبية ظروف ضغط مختلفة في تطبيقات مختلفة.

4المرونة في الاتصالات والنتائج

• طريقة الاتصال: تستخدم RS485 (MODBUS) لاقتصادية وموثوقية الاتصالات البيانات، متوافقة مع العديد من الأنظمة الصناعية.
• أساليب الإخراج: يوفر مخرجات التناظرية من 1-5 VDC و 4-20mA ، مما يضمن المرونة في التكامل مع أنظمة التحكم المتنوعة.

5مواصفات بيئية وفيزيائية

• نطاق الحرارة: يعمل في درجات الحرارة المتوسطة (-10 درجة مئوية إلى 65 درجة مئوية) ودرجات الحرارة المحيطة (-25 درجة مئوية إلى 85 درجة مئوية) ، مما يجعله مناسبًا لمجموعة واسعة من الظروف البيئية.
• الرطوبة: يعمل في بيئات تحت 100٪ RH ، مما يضمن الموثوقية دون ثلج أو تكثيف.
• الوزن: 0.395 كجم، الموازنة بين المتانة مع سهولة التثبيت.
• حجم الجوجل: R3 / 4 ′′ الخيط ، قابلة للتخصيص لتناسب متطلبات التثبيت المختلفة.

6العرض والمعايرة

• أوضاع العرض: يوفر قراءات التدفق الفورية في SLPM والتدفق التراكمي في SL ، مما يضمن بيانات تدفق واضحة وفورية.
• ظروف المعايرة: معايرة بالهواء عند درجة حرارة 20 درجة مئوية و 101.325 كيبا، تضمن الدقة في الظروف القياسية ويمكن تكييفها مع معايرات محددة.

ملخص للمميزات الرئيسية

1. قياس تدفقات متعددة الاستخدامات: نطاق تدفق قابل للتخصيص يصل إلى 1000 SLPM مع قطر اسمي 19 مم.
2. دقة عالية وموثوقية: ± 1.5٪ دقة FS و 0.25٪ التكرارية ضمان قياسات دقيقة ومتسقة.
3. القدرة على التكيف: وقت الاستجابة القابل للتخصيص وقدرات التعامل مع الضغط تصل إلى 0.8 MPa.
4. التواصل القوي: بروتوكول RS485 (MODBUS) لنقل البيانات الموثوق به والمعيار.
5. خيارات الخروج المرنة: يدعم كل من 1-5 VDC و 4-20mA المخرجات التناظرية لدمج مع مختلف أنظمة التحكم.
6. المرونة البيئية: يعمل عبر نطاقات واسعة من درجات الحرارة والرطوبة ، مناسبة لظروف متنوعة.
7. عرض سهل الاستخدام: يوفر قراءات واضحة فورية وتراكمية للتدفق لسهولة المراقبة.
8. التثبيت القابل للتخصيص: R3 / 4 ′′ حجم الخيوط، مع خيارات للتخصيص لتناسب احتياجات تركيب محددة.

الاستنتاج

تم تصميم CMF9019 لتقديم حلول قياس تدفق دقيقة وموثوقة ويمكن تخصيصها لمختلف التطبيقات الصناعية.وميزاتها متعددة الاستخدامات تجعلها خيار مثالي للبيئات التي تتطلب مراقبة تدفق موثوقة وقابلة للتكيف.
