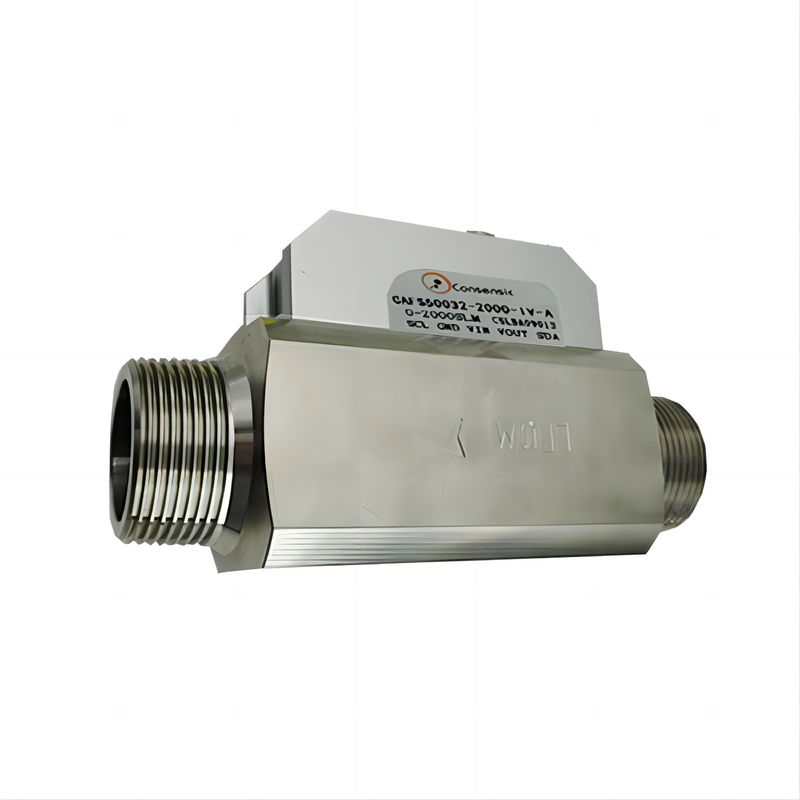

CAFS5032 Latus rectum32 joggle PT1/4 المادة الكلية من الفولاذ المقاوم للصدأ

الدعم والخدمات:

الخصائص:

■دقة عالية (دقة 1.5% F.S)
■إنتاج خطي ولا يلزم تعويض درجة الحرارة
■استقرار طويل الأجل مع الحد الأدنى من الانحراف الصفري
■وقت الاستجابة السريع (وقت الاستجابة 20 ميس)
■ نطاق معدل التدفق هو 0-60m/s، ومقاومة الصدمة 100g
■ مركز استشعار في الحالة الصلبة (بدون فراغات سطحية أو أغشية هشة لمقاومة الانسداد والصدمات الضغطية)
■مخرجات التناظرية (1-5 فولت) (مخرجات الاتصال الرقمية RS485 متاحة)
■متوافق مع قياس الغازات الرطبة نسبياً
■درجة حرارة التشغيل: -25°C إلى 85°C، درجة حرارة التخزين: -40°C إلى 90°C، الرطوبة: 0 إلى 100% RH
■المستشعر مقاوم للتكثيف

المعلمات التقنية:

• المثنى:32 ملم
• الاتصال:PT1/4"
• المواد الكلية:الفولاذ المقاوم للصدأ

معايير الأداء

• إمدادات الطاقة:8 ~ 24 VDC ، 50mA (اختياري)
• الدقة:±1.5% FS
• وقت الاستجابة65 ميس (اختياري)
• الضغط القصوى:0.8 MPa (يمكن تخصيصها)
• طرق التواصل:RS485 (MODBUS)

أنماط الإخراج

• النتائج التناظرية:1-5 VDC
• 4-20mA:المطابقة

الحرارة

• درجة حرارة متوسطة:-10~65 درجة مئوية
• درجة حرارة المحيط:-25 إلى 85 درجة مئوية

واجهة

• الاتصال:PT1/4 (يمكن تخصيصه)

طريقة المعايرة

• الهواء، 20 درجة مئوية، 101.325 كيلو باث

المادة العامة

• الفولاذ المقاوم للصدأ

التطبيقات:

الصناعة الطبي النفط أجهزة الغاز الكيميائي صهارة المواد الغذائية المعدات الميكانيكية والكهربائية

وصف المنتج:

أجهزة استشعار التدفق الطبية CAFS5032 مصنوعة من رقائق استشعار تدفق النظام الكهربائي الميكرو (MEMS) ، والتي هي مناسبة لأغراض مختلفة من التنظيف والنسبية.قياس الغازات الجافة ذات التدفقات الصغيرة ومراقبة العملية، تتيح تقنية التعبئة الفريدة للمنتج تلبية مجموعة مختلفة من قياسات التدفق، لضمان حساسية عالية، موثوقية عالية،استقرار عالية وتكلفة منخفضة.وهي تستند إلى وحدة استشعار تدفق MEMS ودورة معالجة ومعايرة رقمية عالية الدقة (MCU). The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internallyيتم معالجة خوارزمية التعويض المقابلة ، لذلك ليس هناك حاجة إلى إجراء أي تعويض معايرة خارجية لضمان انتاج تدفق عالي الدقة.وضع الاتصال الإخراج الرقمي الصديقيمكن للمستخدمين الحصول بسهولة على معلومات البيانات المقابلة للتواصل؛ مجموعة التطبيقات واسعة جدا.

المراسلات

1الاتصالات الرس485
وضع الاتصال من عداد التدفق هو RS485، وهناك وضعين بروتوكول: (تخلفية المصنع هو وضع ب)
A. بروتوكول اتصال معايرة المصنع، وهو بروتوكول اتصال مستقل.
بروتوكول مودبوس هو بروتوكول اتصال متعدد الآلات
الإعدادات هي:
معدل البود 9600 (بروتوكول A) / 9600 (بروتوكول B)
8 بتات بيانات
توقف بيت 1
مجموع المراجعة / تحكم التدفق لا شيء
بروتوكول الاتصال هو كما يلي: بروتوكول الاتصال Modbus من الكمبيوتر العلوي من مقياس تدفق الكتلة الغاز من سلسلة CAFS5000
2. 4-20mA إشارة خروجا الحالية
4 ~ 20mA إشارة الخروج + ((LOOP + ، بني)
اتصال المقاومة الحلقة (هذه الخطوة هي للمستخدمين الذين يحتاجون إلى 4 ~ 20mA خروج إشارة الحالية.)
، المستخدمين الآخرين يرجى تخطي هذه الخطوة).
العلاقة بين التيار الخارجي 4 ~ 20mA التيار الخروج الجهد الدائرة والمقاومة القصوى للحلقة:
RL (max) = 200Ω
