تفاصيل المنتج
مكان المنشأ: ووكسي
اسم العلامة التجارية: Consensic
رقم الموديل: CAFS5006
شروط الدفع والشحن
الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل
الأسعار: Offline conversation or face-to-face discussion
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات
القدرة على العرض: 999
حماية الدخول: |
IP40 |
وضع الاتصال: |
485/I2c قابلة للاختيار |
واجهة: |
G3 / 8 |
وضع الإخراج: |
الإخراج التناظري 1-5 فولت |
الدقة: |
±1.5%FS |
درجة حرارة التخزين: |
25 درجة مئوية - 80 درجة مئوية |
حماية الدخول: |
IP40 |
وضع الاتصال: |
485/I2c قابلة للاختيار |
واجهة: |
G3 / 8 |
وضع الإخراج: |
الإخراج التناظري 1-5 فولت |
الدقة: |
±1.5%FS |
درجة حرارة التخزين: |
25 درجة مئوية - 80 درجة مئوية |

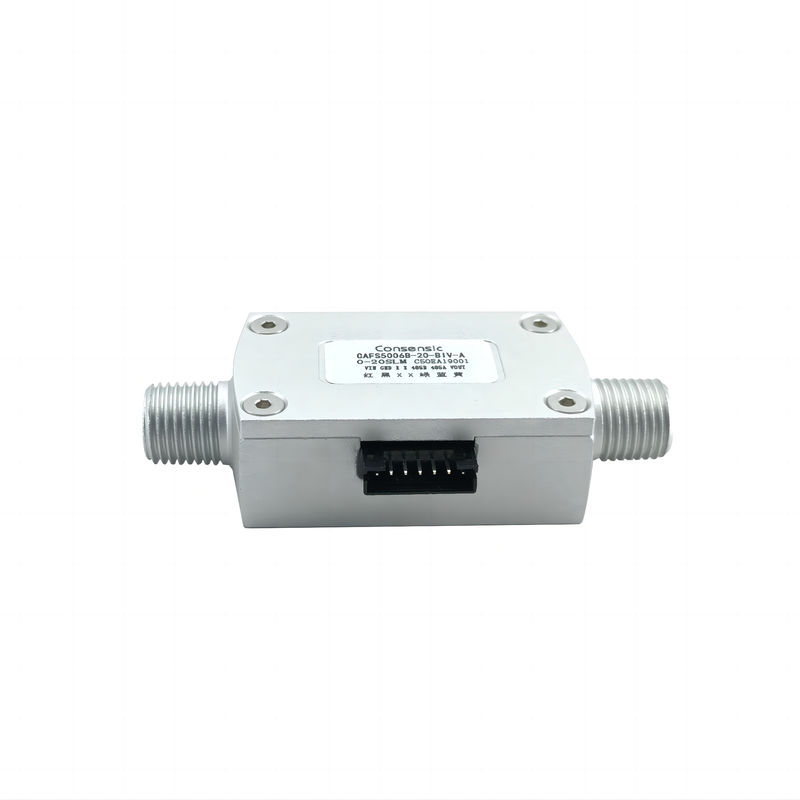

وضع الاتصال CAFS5006 485 / I2c وقت الاستجابة القابل للاختيار 20 ms القابل للاختيار هو جهاز قياس تدفق متعدد الأداء عالية المصممة لمجموعة واسعة من التطبيقات.هذا عداد التدفق المتقدم يقدم تكوينات وميزات متعددة مصممة لتلبية احتياجات القياس المتنوعة، مما يجعلها مناسبة لكل من البيئات الصناعية والسيارات.
أساليب الاتصال المتقدمة
سلسلة CAFS5006 تدعمRS485وI2Cبروتوكولات الاتصال، مما يسمح بالاندماج المرن في أنظمة مختلفة ونقل البيانات بسهولة.
وقت الاستجابة القابل للتخصيص
يقدم وقت استجابة قابل للاختيار20 ثانية، والتي يمكن تعديلها بناءً على المتطلبات المحددة لتطبيقك لقياسات تدفق أسرع أو أبطأ.
نطاق قياس واسع للجريان
معداد التدفق يدعم نطاق تدفق قابل للتخصيص من20/50/100/200/300 SLPM، مناسبة لتطبيقات مختلفة من قياسات التدفق على نطاق صغير إلى أكبر.
دقة قياس عالية
يوفر قياسات دقيقة بدقة±1.5% FS، وضمان بيانات موثوقة للسيطرة على العملية والرصد.
خيارات إمدادات الطاقة المرنة
يعمل على نطاق واسع من الجهد8 إلى 24 VDCمع استهلاك التيار المنخفض من50 mA، تتناسب مع تكوينات مختلفة من مصادر الطاقة.
تحمل الضغط العالي
قادرة على تحمل ضغط أقصى0.8 مبا، مع مواصفات قابلة للتخصيص لتتناسب مع متطلبات صناعية مختلفة.
خيارات خروجا متعددة
الخصائصالمخرجات التناظرية (1-5 VDC)لسهولة الاندماج في الأنظمة القائمة وللقراءات المباشرة للقياس.
البناء الدائم
بنيت منسبائك الألومنيوممع اختيارالفولاذ المقاوم للصدأبناء لتحسين المتانة ومقاومة البيئات القاسية.
مستوى حماية مرتفع
معIP40مع تصنيف الحماية، تم تصميم سلسلة CAFS5006 للعمل بشكل موثوق في ظروف صعبة.
طريقة معايرة متعددة الاستخدامات
معايرة بالهواء عند0 درجة مئوية و 20 درجة مئوية، 101.325 كيلو باثلضمان أداء دقيق ومتسق في ظروف مختلفة.
تصميم سهل الاستخدام
G3/8وضع الاتصال لسهولة التثبيت والتكامل مع الأنظمة القائمة.
| البنود الوظيفية | مقياس تدفق الكتلة CAFS5006 |
|---|---|
| نطاق التدفق | 20 / 50 / 100 / 200 / 300 SLPM (يمكن تخصيصها) |
| تشغيل الكهرباء | 8 ~ 24 VDC ، 50 mA |
| الدقة | ±1.5% FS |
| وقت الاستجابة | 20 ثانية (يمكن اختيارها) |
| الضغط الأقصى | 0.8 MPa (يمكن تخصيصها) |
| طريقة الاتصال | RS485 / I2C (يمكن تحديدها) |
| طريقة الإخراج | الخروج التناظري من 1-5 VDC |
| نطاق الحرارة | درجة الحرارة المتوسطة: -10°C إلى 65°C |
| مستوى الحماية | IP40 |
| طريقة المعايرة | الهواء، 0 درجة مئوية و 20 درجة مئوية عند 101.325 كيلو بايت |
| المواد | سبائك الألومنيوم (فولاذ المقاوم للصدأ اختياري) |
| وضع الاتصال | G3/8 (يمكن تخصيصه) |
التحكم في العمليات الصناعية
مثالية لقياس تدفق الغاز في مختلف العمليات الصناعية، وضمان التحكم الدقيق والرصد.
اختبار السيارات
مناسبة للاستخدام في تطبيقات السيارات لاختبار وتعديل أنظمة حقن الوقود والمكونات الأخرى.
مراقبة البيئة
يوفر قياسات تدفق موثوق بها لمراقبة البيئة والتطبيقات البحثية.
قطاع الطاقة
تستخدم لقياس تدفق في عمليات إنتاج الطاقة، مما يسهم في إدارة الطاقة بكفاءة.
| الدبوس | الوظيفة |
|---|---|
| 1 | NTC (مستشعر الحرارة) / فارغ |
| 2 | VCC (إمدادات الطاقة) |
| 3 | GND (موقع الإشارة) |
| 4 | NC (لا يوجد اتصال) |
| 5 | الإخراج (إشارة قياس التدفق) |
ملاحظة:يمكن أن يختلف تكوين الدبوس بناءً على مواصفات العميل. يمثل التكوين أعلاه إعدادًا شائعًا للمرجعية.
| ظاهرة الخطأ | السبب المحتمل | الحل |
|---|---|---|
| لا توجد إشارة مشابهة | 1 خطأ في الأسلاك | ربط الأسلاك بشكل صحيح وفقا للتعليمات |
| لا يوجد تغيير في حركة المرور | 1 تلف جهاز الاستشعار | تحقق ما إذا كان جهاز الاستشعار تالفاً |
| 2 لا يوجد تدفق هواء في الأنابيب | تأكد من وجود تدفق الهواء في الأنابيب | |
| مشاكل التواصل | 1 خطأ في الأسلاك | التحقق من الأسلاك وفقا لتعليمات الاتصال |
| 2 إعدادات المعايير الخاطئة | وضع المعايير بشكل صحيح وفق بروتوكول الاتصال |
| نموذج المنتج | القناة المعدنية | الركض | (ل) | هـ | W | د | المواصفات |
|---|---|---|---|---|---|---|---|
| CAFS 5006 | 6 | 1/4 | 83 | 27 | 35 | 6 | 10 / 20 / 30 / 50 وحدة (L / MIN) |
