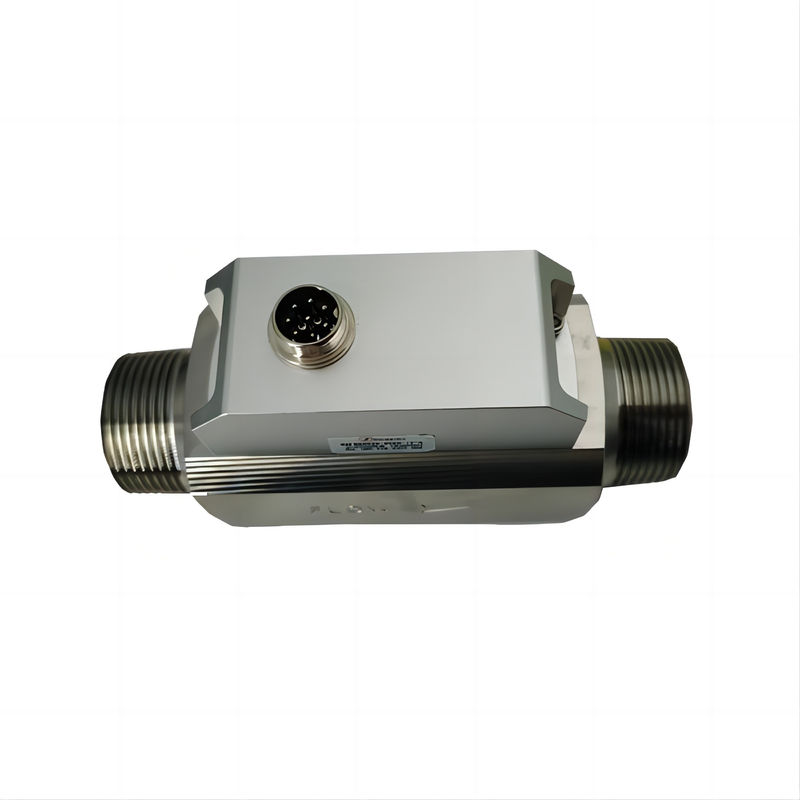

CAFS5032 الحد الأقصى للضغط 0.8 MPa مستشعر عالي الدقة القائم على MEMS

CAFS5032 ضغط أقصى 0.8 MPa دقة قابلة للتخصيص ± 1.5% FS %

كيفية حساب معدل التدفق

يمكن تحديد معدل التدفق من فولتاج خروج جهاز الاستشعار باستخدام الصيغة التالية:
$\text{معدل التدفق}=\frac{(\text{VOUT}-1\text{V})}{4\text{V}}\times \text{معدل تدفق كامل النطاق}$
مثال الحساب:
بالنسبة لمستشعر CAFS5032AV مع معدل تدفق كامل النطاق 1000 SLPM ، إذا كان الجهد الخارجي 2.5V ، يمكن حساب معدل التدفق الفوري على النحو التالي:
$\text{معدل التدفق}=\frac{(2.5V-1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

التطبيقات

• العمليات الصناعية:قياس دقيق لتدفق الغاز في خطوط التصنيع والإنتاج.
• الأجهزة الطبية:مراقبة ومراقبة تدفق الغازات في المعدات الطبية
• صناعة البترول:قياس ومراقبة في استخراج الغاز ومعالجته.
• أجهزة:قياس دقة تدفق لأدوات علمية وهندسية مختلفة.
• المختبرات:إدارة تدفق الغازات للتجارب والتطبيقات البحثية.
• خدمات الغاز:قياس ومراقبة في أنظمة توزيع الغاز
• المعالجة الكيميائية:قياس تدفق الغاز في التفاعلات والعمليات الكيميائية.
• ذوبان:تحكم دقيق في تدفق الغاز في عمليات صهر المعادن.
• المعالجة الغذائية:قياس الغاز في عمليات إنتاج الأغذية وتغليفها.
• المعدات الميكانيكية والكهربائية:الاندماج في أنظمة مختلفة لقياس وتحكم التدفق.

وصف المنتج

الـسلسلة CAFS5032هو جهاز قياس تدفق عالي الدقة مبني على MEMS مصمم لمجموعة واسعة من التطبيقات.أجهزة استشعار CAFS5032 مثالية لقياس ومراقبة الغازات النظيفة والجافة نسبياً في البيئات الصناعية والتجارية.
يستخدم هذا المستشعر أحدث تكنولوجيا النظام الكهروميكانيكي الدقيق (MEMS) الذي يجمع بين مستشعر تدفق الكتلة الحرارية مع دوائر معالجة رقميّة عالية الدقة ومعايرة.يضمن محول Δ-Σ A/D المدمج وخوارزميات المعايرة الداخلية قياس دقيق للجريان مع الحد الأدنى من متطلبات المعايرة الخارجيةيقدم CAFS5032 أداءً موثوقًا به مع خيارات إخراج مختلفة ويمكن استخدامه في ظروف تشغيل متنوعة.

خصائص المنتج

• دقة عالية:يوفر CAFS5032 دقة عالية بدقة ± 1.5٪ Full Scale (FS) ، مما يضمن قياسات تدفق الغاز الموثوقة والدقيقة.
• الخروج الخطي:يحتوي جهاز الاستشعار على استجابة خارجي خطية، مما يسهل التكامل والتطبيق في أنظمة مختلفة.
• لا حاجة إلى تعويض الحرارة:تصميم جهاز الاستشعار يلغي الحاجة إلى تعويض درجة الحرارة الخارجية، مما يقلل من تعقيد النظام والصيانة.
• الاستقرار على المدى الطويل:مع الحد الأدنى من الزحف الصفر ، يحافظ المستشعر على أداء عال واستقرار على مدى فترات طويلة.
• وقت الاستجابة السريعيحتوي جهاز الاستشعار على وقت استجابة سريع يبلغ 65 ميس (يمكن تحديده) ، مما يتيح قياسات التدفق في الوقت الحقيقي وتعديلات سريعة.
• نطاق تدفق واسع:قادرة على قياس تدفقات الغاز من 0 إلى 60 متر في الثانية، مع مقاومة عالية للآثار والصدمات تصل إلى 100 غرام.
• مركز استشعار الحالة الصلبة:لا يحتوي قلب مستشعر MEMS على تجاويف سطحية أو أفلام هشة ، مما يجعله مقاومًا للاختناقات وتأثيرات الضغط.
• خيارات الخروج متعددة الأبعاد:يقدم كل من المخرجات التناظرية (1-5 VDC) والاتصالات الرقمية RS485 (بروتوكول MODBUS) لتكامل البيانات والتحليل المرن.
• قابلية التكيف مع بيئات الغاز الرطب:مناسبة لقياس الغازات الرطبة نسبيا، وتوسيع نطاق تطبيقاتها.
• نطاق الحرارة والرطوبة:يعمل في نطاق واسع من درجات الحرارة من -25 °C إلى 85 °C وظروف التخزين من -40 °C إلى 90 °C ، مع تحمل الرطوبة من 0-100٪ RH.
• مقاومة الماء المكثف:مصممة لتحمل التعرض للمياه المكثفة دون تدهور الأداء.

مواصفات وظيفية
