تفاصيل المنتج
مكان المنشأ: ووكسي
اسم العلامة التجارية: Consensic
رقم الموديل: CPG
شروط الدفع والشحن
الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل
الأسعار: Offline contact or face-to-face discussion can be negotiated
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات
القدرة على العرض: 999
إزاحة صفرية: |
-15~+15ملي فولت |
غير خطية: |
0.2 ~ 0.5% خ |
الاستقرار: |
%FS/Y |
جهد الخدمة: |
5 ~ 10 فولت تيار مستمر |
إزاحة صفرية: |
-15~+15ملي فولت |
غير خطية: |
0.2 ~ 0.5% خ |
الاستقرار: |
%FS/Y |
جهد الخدمة: |
5 ~ 10 فولت تيار مستمر |
CPG Zero Offset -15~+15mV Nolinear 0.2~0.5% FS الاستقرار 0.2 %FS /Y
ملاحظة:إذا لم يتم تحديدها ، يتم اختبار جميع القيم الواردة في هذا الجدول عند فولتش 5 Vdc ودرجة حرارة 25 ± 3 °C.
| المعلم | الحد الأدنى | حالة نموذجية | أقصى | الوحدة | ملاحظات | |
| فولتاج الخدمة | - | 5 | 10 | Vdc | ||
| تيار التوريد | - | 1 | - | مادي | ||
| النطاق | 10,40,100,700 | kPa | ||||
| مقاومة ذراع الجسر | 4.5 | 5 | 5.5 | kΩ | ||
| تعويض صفر | -15 | 0 | +15 | mV | ||
|
مجموعة كاملة الناتج |
10kPa | 18 | 23 | 28 | mV | |
| 40Kpa | 50 | 75 | 100 | mV | ||
| 100Kpa / 700Kpa | 80 | 100 | 120 | mV | ||
| غير خطية | - | 0.2 | 0.5 | %FS | ||
| معامل درجة حرارة الخروج عند نقطة الصفر، TCO | -صفر08 | -صفر03 | 0.08 | %FS /°C | وضع الضغط الثابت | |
| -صفر08 | -صفر04 | 0.08 | %FS /°C | وضع التدفق المستمر | ||
| معامل درجة حرارة الخروج TCS | -صفر27 | -صفر22 | -صفر17 | %FS /°C | وضع الضغط الثابت | |
| -صفر05 | ± 0.02 | 0.05 | %FS /°C | وضع التدفق المستمر | ||
| معادلة درجة حرارة المقاومة | 1500 | 2000 | 2500 | ppm /°C | ||
| الاستقرار | 0.2 | %FS /Y | ||||
| التهاب النسيج | - | 0.05 | 0.1 | %FS | ||
| ضغط الحمل الزائد | 3 × | |||||
| درجة حرارة العمل | -40 | - | 125 | °C | ||
| درجة حرارة التخزين | -40 | - | 150 | °C | ||
| إذا لم يتم تحديدها، يتم اختبار جميع القيم الواردة في هذا الجدول عند الجهد 5 Vdc ودرجة الحرارة 25 ± 3°C. | ||||||

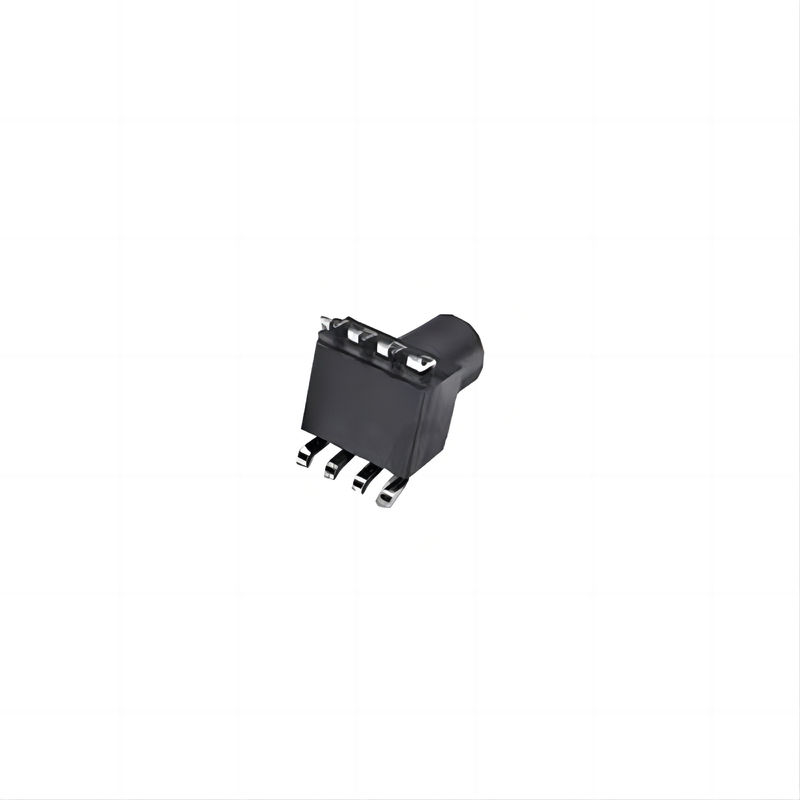

أجهزة استشعار الضغط من سلسلة CPG هي جهاز مبني على MEMS مع بنية كاملة من السيليكون ، مصممة لتوفير قياسات دقيقة للضغط عبر نطاق من -100 kPa إلى 700 kPa.يظهر علاقة خطية بين الضغط المطبق والجهد الخارجي، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات. تم تصميم هذا المستشعر من أجل تكلفة منخفضة وموثوقية عالية على المدى الطويل ، مثالية للاستخدام في الأجهزة المنزلية والمعدات الطبية والرياضة ،وقياس الضغط الصناعي.
| رقم موقع القدم | تعريف موقع القدم (700 كيبا) | تعريف موقع القدم (100 كيبا) | تعريف موقع القدم (40 كيبا) | تعريف موقع القدم (10 كيبا) |
|---|---|---|---|---|
| 1 | VS + | الـ GND | الـ GND | ووت + |
| 2 | (فوت) | مقابل + | ووت + | مقابل + |
| 3 | الـ GND | NC | مقابل + | NC |
| 4 | ووت + | NC | NC | NC |
| 5 | NC | (فوت) | (فوت) | (فوت) |
| 6 | NC | ووت + | الـ GND | الـ GND |
ملاحظة: SOP (حزمة الخطوط العريضة الصغيرة) لديها نفس تعريف الدبوس كدبوس DIP (حزمة مزدوجة في الصف).
