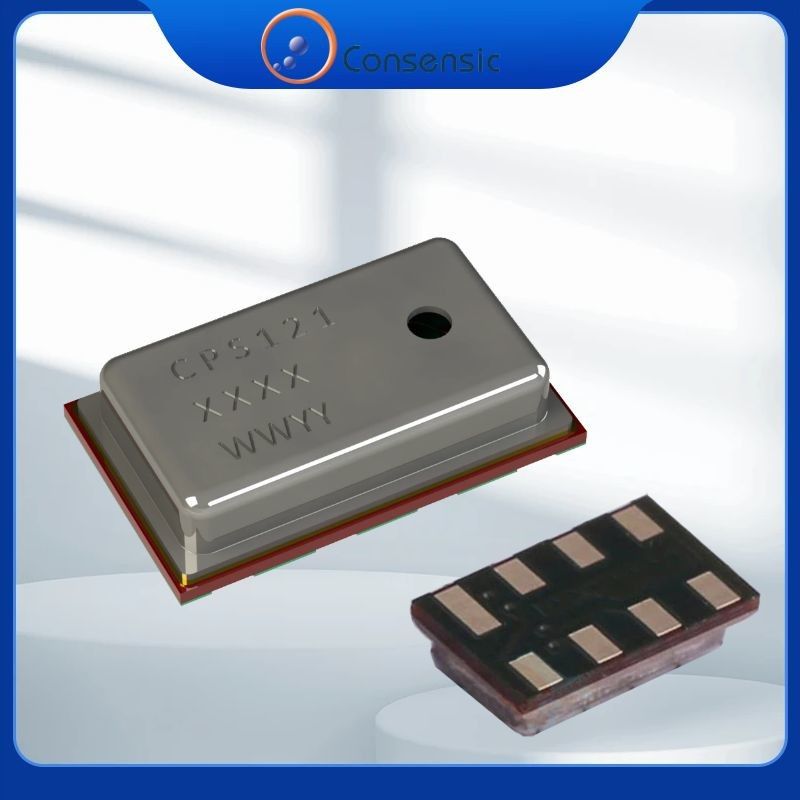

CPS121 مستشعر ضغط الخروج الرقمي عالي الدقة 95kPa إلى 105kPa

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Consensic

إصدار الشهادات: PTC21051702401C-EN01

رقم الموديل: CPS121

شروط الدفع والشحن

الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل

الأسعار: Offline contact or face-to-face discussion can be negotiated

وقت التسليم: 3-7 أيام عمل

شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات

القدرة على العرض: 999

احصل على أفضل سعر
إبراز:

جهاز استشعار الضغط الرقمي للخروج 95kPa,جهاز استشعار ضغط الخروج الرقمي 105kPa,مستشعر ضغط الخروج الرقمي عالي الدقة

,

105kPa Digital Output Pressure Sensor

,

High Accuracy Digital Output Pressure Sensor

فئة المنتج:
مستشعر الضغط الإخراج الرقمي
عامل الشكل الصغير:
3 × 3 × 1.2 مم (العرض × الارتفاع)
حالة النوم الاستهلاك الحالي:
<200 نانو أمبير عند 25 درجة مئوية
دقة الحرارة:
±1.0°C
الدقة:
30 إلى 120 كيلو باسكال (-20 درجة مئوية إلى 0 درجة مئوية)30 إلى 120 كيلو باسكال (0 درجة مئوية إلى 65
نطاق درجة الحرارة المعوضة:
-10 إلى 60 درجة مئوية
فئة المنتج:
مستشعر الضغط الإخراج الرقمي
عامل الشكل الصغير:
3 × 3 × 1.2 مم (العرض × الارتفاع)
حالة النوم الاستهلاك الحالي:
<200 نانو أمبير عند 25 درجة مئوية
دقة الحرارة:
±1.0°C
الدقة:
30 إلى 120 كيلو باسكال (-20 درجة مئوية إلى 0 درجة مئوية)30 إلى 120 كيلو باسكال (0 درجة مئوية إلى 65
نطاق درجة الحرارة المعوضة:
-10 إلى 60 درجة مئوية
CPS121 مستشعر ضغط الخروج الرقمي عالي الدقة 95kPa إلى 105kPa

مستشعر الضغط الإخراج الرقمي CPS121 نطاق درجة حرارة العمل:- 40 ° C إلى + 85 ° C دقة الضغط: ± 0.1kPa (± 1.0mbar) @ 0 ° C إلى 50 ° C ، 95kPa إلى 105kPa

الـCPS121نظام في حزمة (SIP) يقدم حلًا فعالًا ودقيقًا لقياسات الضغط والحرارة الدقيقة ، مع التركيز على انخفاض استهلاك الطاقة وسهولة التكامل.هنا هو تقسيم موجز من المعلمات الكهربائية الرئيسية والميزات:

الخصائص الرئيسية:

  • معايرة المصنع:قراءات دقيقة للضغط والحرارة دون الحاجة إلى معايرة إضافية.
  • الخروج الرقمي عبر I2C:التكامل السلس من خلال واجهة I2C بسيطة.
  • استهلاك طاقة منخفض:مثالي للأجهزة التي تعمل بالبطارية، وتقليل استهلاك الطاقة.
  • لا توجد ساعة خارجيةتبسط التصميم وتقلل من التعقيد
  • المقاومة العالية للوسائط:متينة ضد مجموعة متنوعة من الوسائط، وضمان أداء موثوق به.

الخصائص الكهربائية

  • تشغيل التيار الكهربائي2 فولت إلى 5.5 فولت (عادة 3 فولت) ، والتي تستوعب مجموعة واسعة من التطبيقات.
  • متوسط استهلاك التيار:< 5 μA لكل قياس، مع ضمان الحد الأدنى من استهلاك الطاقة
  • استهلاك التيار في حالة النوم:منخفضة للغاية عند < 200 nA عند 25 درجة مئوية لتوفير الطاقة خلال أوقات التوقف.
  • نطاق درجة حرارة العمل:-40 درجة مئوية إلى +85 درجة مئوية، مما يوفر عملية موثوقة في بيئات متنوعة.

خصائص القياس:

  • الدقة المطلقة للضغط:± 0.1 kPa (± 1.0 mbar) لضغوط تتراوح بين 95 kPa و 105 kPa ، ضمن نطاق 0 °C إلى 50 °C.
  • الدقة النسبية للضغط:± 0.01 kPa ، مما يوفر قياسات عالية الدقة حتى للتغيرات الصغيرة (على سبيل المثال ، < 1 متر).
  • دقة الحرارة:±1.0 درجة مئوية، مما يضمن قراءات درجة الحرارة الموثوقة.

الواجهات:

  • واجهة I2C:يدعم معدلات البيانات تصل إلى 400 كيلو هرتز ، مما يضمن نقل البيانات السريع للقياسات في الوقت الحقيقي.

الخصائص الفيزيائية:

  • عامل الشكل:ضيقة 3 × 5 × 1.2 ملم (العرض × الطول × الارتفاع) ، مما يجعلها مناسبة للتصاميم المحدودة في المساحة.
  • الحزمة:حزمة LGA ذات 8 خطوط، سهلة التكامل في الأنظمة القائمة.
  • منفذ الاستشعاراستشعار الجانب العلوي، والذي يساعد في التنفيذ بسهولة في أجهزة مختلفة.

التطبيقات:

  • الهواتف الذكية: يضيف قدرات استشعار البيئة لميزات تركز على المستخدم.
  • أدوات القيادة: مفيد في تتبع الصحة واللياقة البدنية عن طريق مراقبة الضغط الجوي والارتفاع.
  • مقاييس الارتفاع: يوفر قياس ارتفاع دقيق للطيران والمشي لمسافات طويلة وغيرها من التطبيقات الخارجية.
  • أجهزة قياس الحرارة: مفيد في كل من التطبيقات المحمولة والثابتة لمراقبة الضغط الجوي.
  • محطات الطقس: أساسية لجمع بيانات الأرصاد الجوية الدقيقة
  • تطبيقات GPS: تعزز بيانات الارتفاع لتحسين دقة الموقع.
  • محركات القرص الصلب (HDD): يضمن أداء مثالي من خلال مراقبة الضغط الداخلي.
  • المعدات الصناعية: يمكن استخدامه لمراقبة الضغط والتحكم في مختلف العمليات الصناعية.
  • أنظمة التحكم بالهواء وأنظمة الفراغ: يضمن إدارة تدفق الهواء والضغط بكفاءة في بيئات خاضعة للرقابة.

الفوائد:

  • استهلاك طاقة منخفض:مثالي للأجهزة التي تعمل بالبطارية، لتحقيق أقصى قدر من العمر التشغيلي.
  • لا حاجة لساعة خارجية:يسهل عملية التصميم ويقلل من التعقيد
  • الصمود:المقاومة العالية لوسائل الاستشعار المختلفة تضمن طول العمر والصمود في بيئات متنوعة.

هذا الجهاز هو حل متعدد الاستخدامات للاستخدامات التي تتطلب دقة عالية في قياسات الضغط والحرارة، مع التركيز القوي على كفاءة الطاقة وسهولة التكامل.



المعلم الرمز الشروط دقيقة النوع ماكس الوحدات
تيار التوريد
- المتوسط إيفج VDD = 3V ، تحويل واحد في الثانية   3.95   μA
- أثناء التحول إيسس VDD = 3V ، مستشعر نشط   1.5   mA
- في حالة تأهب (بدون تحويل) إيس VDD = 3V، جهاز الاستشعار في وضع الاستعداد     0.2 μA
المحول التناظري إلى الرقمي
- القرار rADC     24   قليلاً
واجهة I2C
- تردد الساعة FC،I2C       400 كيلو هرتز
