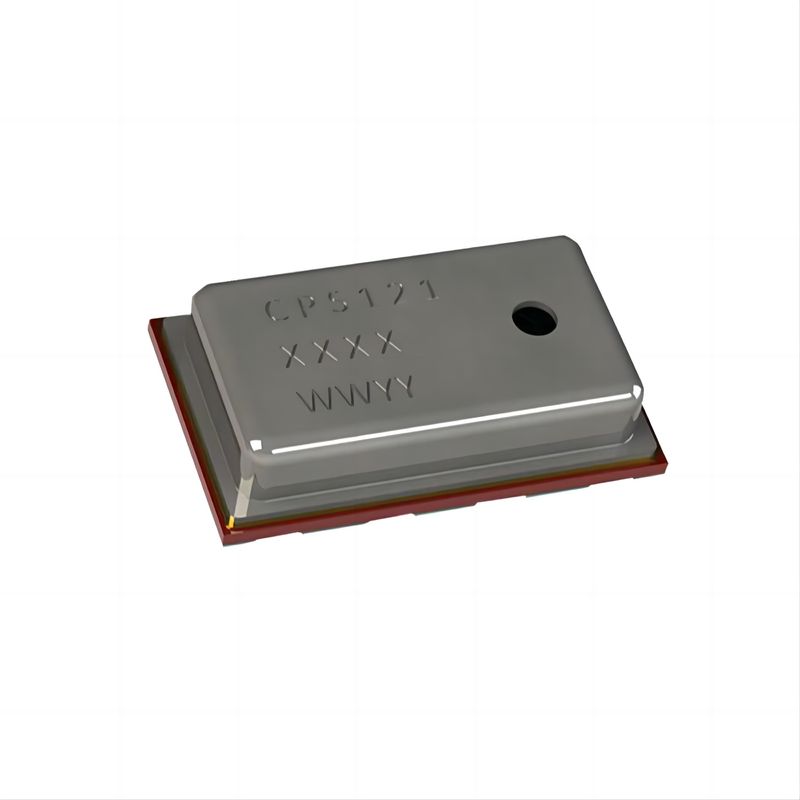

سهلة الاتصالات الرقمية I2c مستشعر الضغط الخروج حساسة للغاية

تفاصيل المنتج

مكان المنشأ: ووكسي

اسم العلامة التجارية: Consensic

إصدار الشهادات: PTC21051702401C-EN01

رقم الموديل: CPS121

شروط الدفع والشحن

الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل

الأسعار: Offline contact or face-to-face discussion can be negotiated

وقت التسليم: 3-7 أيام عمل

شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات

القدرة على العرض: 999

احصل على أفضل سعر
إبراز:

جهاز استشعار ضغط عالي الحساسية

حالة النوم الاستهلاك الحالي:
<200 نانو أمبير عند 25 درجة مئوية
دقة الحرارة:
±1.0°C
الدقة:
30 إلى 120 كيلو باسكال (-20 درجة مئوية إلى 0 درجة مئوية)30 إلى 120 كيلو باسكال (0 درجة مئوية إلى 65
الجهد الكهربي عند دبابيس الإدخال/الإخراج التناظرية والرقمية:
-0.3~فد +0.3 فولت
حالة النوم الاستهلاك الحالي:
<200 نانو أمبير عند 25 درجة مئوية
دقة الحرارة:
±1.0°C
الدقة:
30 إلى 120 كيلو باسكال (-20 درجة مئوية إلى 0 درجة مئوية)30 إلى 120 كيلو باسكال (0 درجة مئوية إلى 65
الجهد الكهربي عند دبابيس الإدخال/الإخراج التناظرية والرقمية:
-0.3~فد +0.3 فولت
سهلة الاتصالات الرقمية I2c مستشعر الضغط الخروج حساسة للغاية

إذا كان لديك المزيد من الأسئلة أو تحتاج إلى مزيد من المعلومات حول كيفية دمج CPS121 في مشاريعك، لا تتردد في السؤال!

المعلم الرمز الشروط دقيقة النوع ماكس الوحدات
تيار التوريد
- المتوسط إيفج VDD = 3V ، تحويل واحد في الثانية   3.95   μA
- أثناء التحول إيسس VDD = 3V ، مستشعر نشط   1.5   mA
- في حالة تأهب (بدون تحويل) إيس VDD = 3V، جهاز الاستشعار في وضع الاستعداد     0.2 μA
المحول التناظري إلى الرقمي
- القرار rADC     24   قليلاً
واجهة I2C
- تردد الساعة FC،I2C       400 كيلو هرتز



الكهرباء المعايير



نظرة عامة

يتضمن حل CPS121 للنظام في الحزمة (SIP) مستشعر ضغط جسر مقاوم وADC 24 بت ، مما يوفر قياسات ضغط عالية الدقة ودقيقة.خروجه الرقمي المعايرة بالكامل ومكافأة درجة الحرارة يسهل التكامليزيل منطق المعايرة الداخلية للمستشعر الحاجة إلى معامل معايرة خارجي وحسابات تعويض من قبل جهاز التحكم الأصغر المضيف.

الخصائص الرئيسية

  • معايرة المصنع: يوفر قياسات دقة للضغط ودرجة الحرارة مباشرة.
  • الخروج الرقمي: بيانات الضغط ودرجة الحرارة متوفرة عبر واجهة I2C.
  • استهلاك طاقة منخفض: مناسبة لتطبيقات تعمل بالبطاريات.
  • لا حاجة لساعة خارجية: يسهل تصميم النظام.
  • المقاومة العالية للوسائط: قوي ضد مختلف وسائل الاستشعار.

الخصائص الكهربائية

  • فولتاج التغذية: 2 فولت إلى 5.5 فولت (عادة 3 فولت)
  • متوسط استهلاك التيار: < 5 ميكرو أمبير لكل قياس
  • استهلاك الحالي في حالة النوم: <200 ن.أ. عند 25 درجة مئوية
  • نطاق درجة حرارة العمل: -40°C إلى +85°C

خصائص القياس

  • الضغط الدقة المطلقة: ±0.1 كبا (±1.0 mbar) من 0°C إلى 50°C، 95 كبا إلى 105 كبا
  • الدقة النسبية للضغط: ±0.01 كيبا (< 1 متر)
  • دقة الحرارة: ±1.0°C

واجهات

  • واجهة I2C: يدعم معدلات البيانات تصل إلى 400 كيلو هرتز

الخصائص الجسدية

  • عامل الشكل: الحجم المدمج 3 × 5 × 1.2 ملم (w × l × h)
  • الحزمة: حزمة LGA مع 8 خطوط
  • ميناء الاستشعار: أجهزة استشعار الجانب العلوي

التطبيقات

  1. الهواتف الذكية: يحسن من قدرات الاستشعار البيئي.
  2. أدوات القيادة: مناسبة لأجهزة تتبع الصحة واللياقة البدنية.
  3. مقاييس الارتفاع: يوفر قياسات عالية دقيقة.
  4. مقاييس بارومتر محمولة ومثبتة: يقيس الضغط الجوي بدقة
  5. محطات الطقس: ضرورية لجمع البيانات الارضية
  6. تطبيقات GPS: يحسن دقة الموقع مع بيانات الارتفاع.
  7. محركات القرص الصلب (HDD): مراقبة الضغط الداخلي لضمان التشغيل الأمثل.
  8. المعدات الصناعية: مناسب لمراقبة الضغط والتحكم فيه.
  9. أنظمة التحكم بالهواء: جزء لا يتجزأ من أنظمة إدارة تدفق الهواء والضغط.
  10. أنظمة الفراغ: مراقبة ومراقبة الضغط في بيئات الفراغ.

الفوائد

  • استهلاك طاقة منخفض: مثالية لأجهزة تعمل بالبطاريات.
  • ممتاز لتطبيقات البطارية: يطيل عمر البطارية بسبب استهلاك الطاقة المنخفض.
  • لا حاجة لساعة خارجية: يسهل عملية الاندماج.
  • مقاومة عالية لوسائط الاستشعار: يضمن المتانة في بيئات متنوعة.
