95kPa إلى 105kPa مستشعر ضغط مقاوم للماء الأجهزة الطبية

CPS129 الضغط الدقة المطلقة ± 0.1kPa (± 1.0mbar) @ 0°C إلى 50°C ، 95kPa إلى 105kPa

نظرة عامة

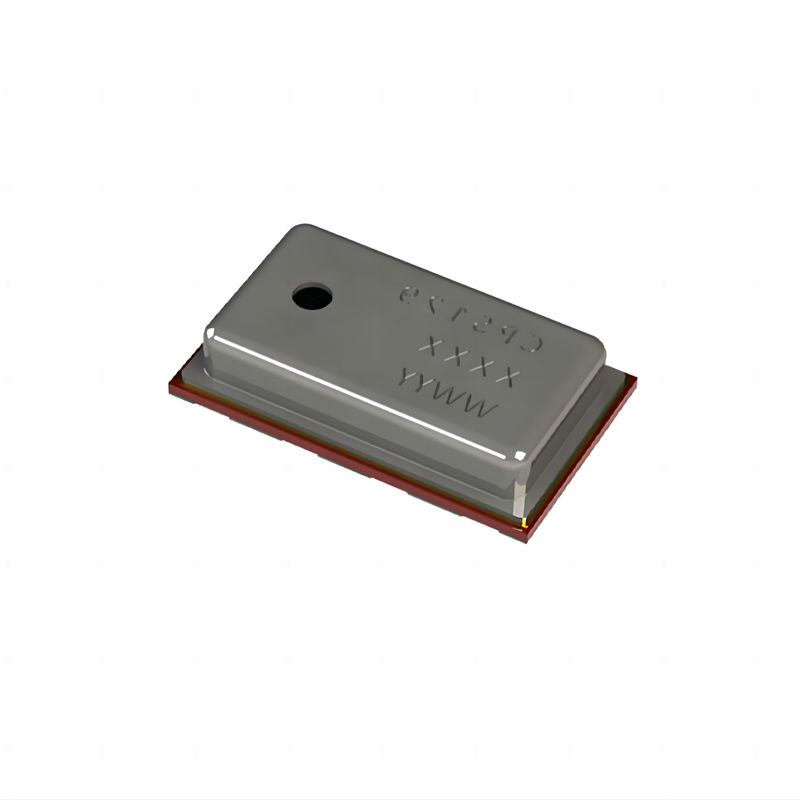

CPS129 هو نظام في حزمة (SIP) يحتوي على جهاز استشعار ضغط من نوع الجسر المقاوم مقترنة بـ 24 بت ADC ، مما يوفر قياسات ضغط عالية الدقة ودقيقة.هذا المستشعر يوفر المقاييس الكاملة للضغط ودرجة الحرارة تعويض الخروج الرقمي عن طريق واجهة I2C، مما يلغي الحاجة إلى حسابات تعويض معقدة من قبل جهاز التحكم الصغير المضيف.

التطبيقات

CPS129 مناسب لمجموعة واسعة من التطبيقات بما في ذلك:

• تصاميم مقاومة للماء
• الأجهزة الطبية
• الهواتف الذكية
• أدوات القيادة
• مقاييس الارتفاع
• مقاييس بارومتر محمولة و ثابتة
• محطات الطقس
• تطبيقات GPS
• محركات القرص الصلب (HDD)
• معدات صناعية
• أنظمة التحكم بالهواء
• أنظمة الفراغ

الفوائد

• استهلاك طاقة منخفض: مثالية للتطبيقات التي تعمل بالبطاريات ، مع استهلاك التيار المثالي للكفاءة في استخدام الطاقة.
• لا حاجة لساعة خارجية: يسهل تصميم النظام ويقلل من عدد المكونات.
• مقاومة عالية لوسائط الاستشعار: يضمن المتانة والموثوقية في بيئات مختلفة.

الخصائص

• مستشعر الضغط والحرارة المعدل من المصنع: يوفر قياسات دقيقة خارج الصندوق.
• فولتاج التغذية: يعمل ضمن نطاق واسع من 2 فولت إلى 5.5 فولت، مع فولتاج تشغيل نموذجي 3 فولت.
• متوسط استهلاك التيار: يستهلك أقل من 5μA لكل قياس ، مما يحسن استخدام الطاقة.
• استهلاك الحالي في حالة النوم: استهلاك طاقة منخفض جداً أقل من 200nA عند 25 درجة مئوية.
• نطاق درجة حرارة العمل: مجموعة واسعة من درجات الحرارة التشغيلية من -40°C إلى +85°C، مناسبة للبيئات القاسية.
• الضغط الدقة المطلقة: ±0.1kPa (±1.0mbar) عند 0°C إلى 50°C، بين 95kPa إلى 105kPa.
• الدقة النسبية للضغط: ± 0.01kPa (< 1mbar).
• دقة الحرارة: ±1.0 درجة مئوية

واجهات

• واجهة I2C: يدعم الاتصالات حتى 400 كيلو هرتز، مما يسمح بالاندماج المباشر مع أجهزة التحكم الصغيرة والأجهزة الأخرى.

الخصائص الجسدية

• عامل الشكل الصغير: الأبعاد المدمجة من 3 × 5 × 1.2 ملم (العرض × الطول × الارتفاع) ، مناسبة لتطبيقات محدودة المساحة.
• حزمة LGA، 8 الرصاص: حزمة مثبتة على السطح مع 8 خطوط، مما يعزز الموثوقية وسهولة التجميع.
• منفذ الاستشعار الجانبي العلوي: يسهل التعرض المباشر لوسائط الاستشعار، وتحسين أداء جهاز الاستشعار في بيئات القياس المختلفة.
