تفاصيل المنتج
مكان المنشأ: ووكسي
اسم العلامة التجارية: Consensic

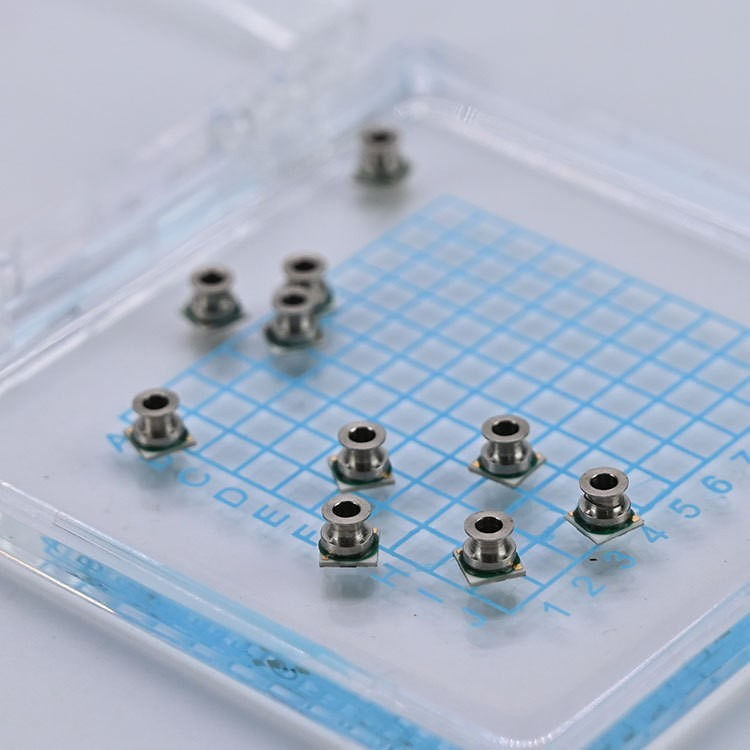

رقم الموديل: CPS137
شروط الدفع والشحن
الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل
الأسعار: Offline contact or face-to-face discussion can be negotiated
تفاصيل التغليف: 3.3x3.3x2.85 مللي متر مصلحة الارصاد الجوية
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات
القدرة على العرض: 999
واجهات: |
متوافق مع I²CTM* (أقل من 400 كيلو هرتز) |
دقة الحرارة: |
±1.0°C |
حالة النوم الحالية: |
<200 نانو أمبير (25 درجة مئوية) |
مصدر التيار: |
2 فولت إلى 5.5 فولت (3 فولت في الوضع النموذجي) |
واجهات: |
متوافق مع I²CTM* (أقل من 400 كيلو هرتز) |
دقة الحرارة: |
±1.0°C |
حالة النوم الحالية: |
<200 نانو أمبير (25 درجة مئوية) |
مصدر التيار: |
2 فولت إلى 5.5 فولت (3 فولت في الوضع النموذجي) |
CPS137 الواجهات I2CTM* متوافقة (≤400kHz) دقة درجة الحرارة: ±1.0°C
| المعلم | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدات |
|---|---|---|---|---|---|---|
| الضغوط الزائدة | | | | | 2X FS | kPa (بار) |
| تشغيل الكهرباء (بالنسبة إلى GND) | VDD | | -صفر3 | | 6.5 | V |
| الجهد في أقواس الإدخال والخروج التناظرية والرقمية | VA_IO، VD_IO | | -صفر3 | | VDD + 03 | V |
| درجة حرارة التخزين | TSTOR | | -60 | | 150 | °C |
يحدد الظروف النموذجية للعمل القياسي للمستشعر:
| المعلم | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدات |
|---|---|---|---|---|---|---|
| جهاز استشعار الضغط | ||||||
| النطاق | | | 30 (300) | | 130 (1300) | kPa (mbar) |
| القرار1 | | | 0.001 (0.01) | | | kPa (mbar) |
| الدقة | | 70 إلى 115 كيبا @ 25 درجة مئوية | -0.15 (-1.5) | ±0.10 (±1.0) | +0.15 (+1.5) | kPa (mbar) |
| | 70 إلى 115 كيبا (0 درجة مئوية إلى 50 درجة مئوية تم التحقق منها) | -0.2 (-2.0) | ±0.15 (±1.5) | +0.2 (+2.0) | kPa (mbar) | |
| تحركات اللحام | | | -صفر1 | | +0.2 | kPa |
| جهاز استشعار درجة الحرارة | ||||||
| النطاق | | | -40 | | 85 | °C |
| القرار | | | 0.003 | | | °C |
| الدقة | | -40°C إلى 85°C | -1 | ± 0.75 | + 1 | °C |
| العملية | ||||||
| تشغيل الجهد إلى GND2 | VSUPPLY | | 2 | 3.0 | 5.5 | V |
| نطاق درجة حرارة العمل | | | -40 | | 85 | °C |
| المقاومات I2C | RPU | | 1 | 2.2 | | kΩ |
تفاصيل استهلاك الطاقة والخصائص الكهربائية لجهاز الاستشعار:
| المعلم | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدات |
|---|---|---|---|---|---|---|
| تيار التوريد | ||||||
| تيار التوريد، المتوسط (1) | إيفج | VDD = 3V | | 3.95 | | μA |
| تيار التوريد، أثناء التحويل (2) | إيسس | VDD = 3V | | 1.5 | | mA |
| تيار التغذية، حالة الاستعداد (بدون تحويل) | إيس | VDD = 3V | | 0.2 | | μA |
| المحول التناظري إلى الرقمي | ||||||
| القرار | rADC | | | 24 | | قليلاً |
| تردد ساعة I2C | FC،I2C | | | 400 | | كيلو هرتز |
