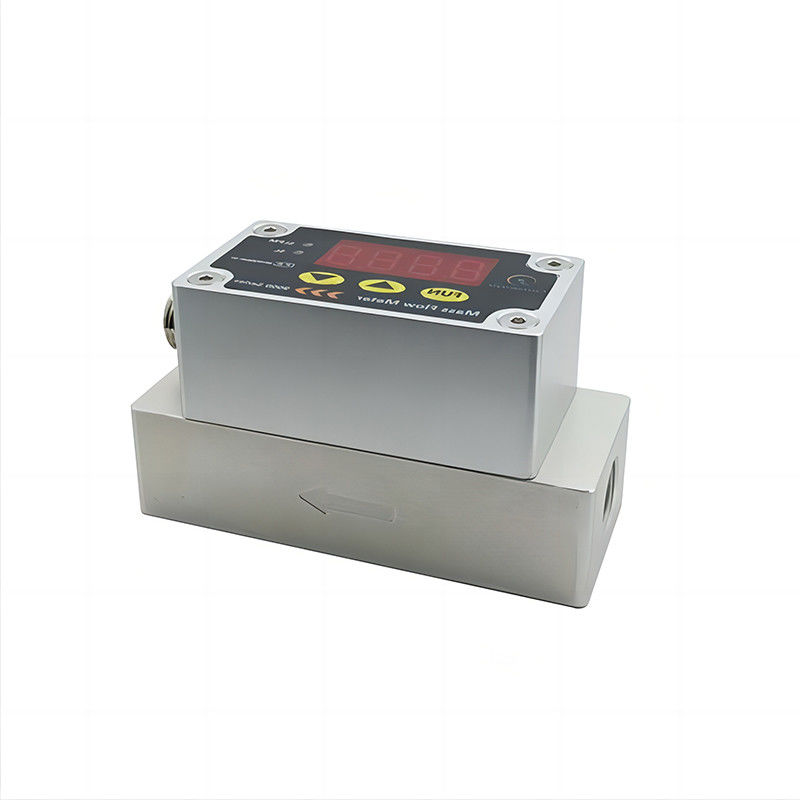

أحدث ثورة في نظام مراقبة التدفق مع جهاز استشعار CMF9005

مواصفات الجهاز

• معايير الأداء: CMF9005
• تحفيز الدورة الشهرية: 5 (وحدة غير واضحة، ربما مقياس أو تصنيف)
• نسبة المقياس100:1
• تشغيل الكهرباء: 7 ~ 24VDC ، 50mA
• الدقة: ±1.5% من المقياس الكامل (%FS)
• التكرار: 0.25%
• وقت الاستجابة: 67 ms (الوضع الافتراضي) ، قابلة للتخصيص
• الضغط الأقصى: 0.5 MPa (يمكن تخصيصه حتى 0.8 MPa)
• طريقة الاتصال: RS485 (MODBUS)
• طريقة الإخراجالخروجات التناظرية من 1-5 VDC، 4-20mA
• وضع العرض: التدفق الفوري في SLPM (الليترات القياسية في الدقيقة) ؛ التدفق التراكمي في SL
• الحرارة:
  • درجة حرارة متوسطة: -10 ~ 65 °C
  • درجة الحرارة المحيطة: -25 ~ 85 °C
• رطوبة العمل: < 100% RH (لا يوجد جليد، لا يوجد تكثيف)
• الوزن: 0.245 كجم
• الركض: R1 / 4 ′′ (قد يكون حجم الخيط لتركيب)
• ظروف المعايرة: الهواء، 20 درجة مئوية، 101.325 كيلو باث
• اختيار مواصفات الحد الأقصى للجريان (SLPM): الخيارات تشمل 5، 10، 15، 20، 30، 40، 50 مع التمييز

تفسير وملاحظات

1. الوظيفة: يبدو أن الجهاز يقيس معدلات التدفق ، ربما من السوائل أو الغازات ، بناءً على المعلمات المحددة.

2. متطلبات الطاقة: يعمل على فولتاج متزامن يتراوح من 7 فولت إلى 24 فولت ، ويستقطب 50mA من التيار.

3. الدقة والتكرار: يشير إلى دقة عالية (± 1.5٪ FS) وكرارية جيدة (0.25٪).

4. التواصل: يستخدم بروتوكول RS485، الذي يستخدم عادة في التطبيقات الصناعية لنقل البيانات الموثوق بها.

5. الناتج: يوفر مخرجات تناظرية (1-5 VDC ، 4-20mA) ، والتي هي قياسية للاتصال بأنظمة التحكم.

6. الاعتبارات البيئية: مناسبة لمجموعة واسعة من درجات الحرارة ومستويات الرطوبة، مما يجعلها متعددة الاستخدامات لظروف تشغيل مختلفة.

7. التثبيت: يتضمن تفاصيل مثل الوزن وحجم الخيوط (R1 / 4 ), والتي هي مهمة للتثبيت والتكامل في الأنظمة.

8. قابلية التخصيص: يمكن تخصيص العديد من المعلمات، مثل نطاق الضغط ووقت الاستجابة، مما يسمح بالمرونة بناءً على متطلبات التطبيق المحددة.

الاستنتاج

يبدو أن جهاز CMF9005 هو جهاز قياس/تحكم متعدد الأبعاد مصمم للتطبيقات الصناعية، ويتميز بدقة عالية، وإعدادات قابلة للتخصيص،وقدرات اتصال قويةإذا كان هناك جوانب محددة أو وظائف تحتاج إلى مزيد من التوضيح، لا تتردد في السؤال!
