تفاصيل المنتج
مكان المنشأ: ووكسي
اسم العلامة التجارية: Consensic

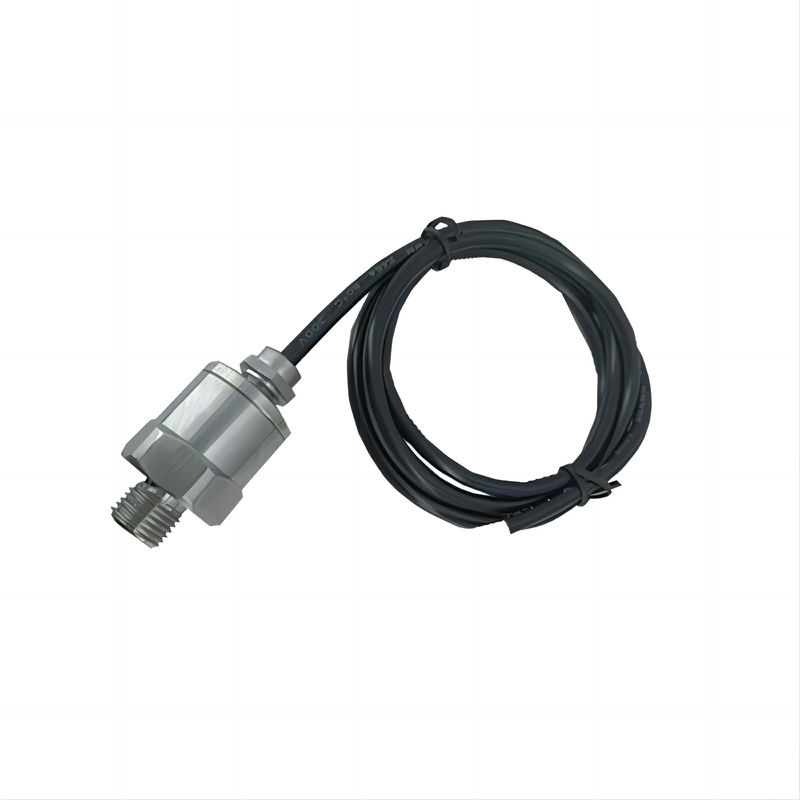

رقم الموديل: CTS110
شروط الدفع والشحن
الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل
الأسعار: Offline contact or face-to-face discussion can be negotiated
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات
القدرة على العرض: 999
ضغط الزائد: |
2 مجموعة كاملة من Admito |
تأثيرات التغيرات في درجة الحرارة المحيطة: |
0.03% / درجة مئوية، قيمة نموذجية |
الاستقرار: |
<0.5%FS / سنة |
انتاج |: |
الخروج الحالي 4 ~ 20 م ADC خطين؛ فولتة الخروج 0.5-4.5V |
جهد إمداد الطاقة: |
10 to 36 VDC; 10 إلى 36 فولت تيار مستمر؛ 12 to 36 VDC or 5VDC at voltage output |
المواد الرئيسية: |
304، مع الفولاذ المقاوم للصدأ |
ضغط الزائد: |
2 مجموعة كاملة من Admito |
تأثيرات التغيرات في درجة الحرارة المحيطة: |
0.03% / درجة مئوية، قيمة نموذجية |
الاستقرار: |
<0.5%FS / سنة |
انتاج |: |
الخروج الحالي 4 ~ 20 م ADC خطين؛ فولتة الخروج 0.5-4.5V |
جهد إمداد الطاقة: |
10 to 36 VDC; 10 إلى 36 فولت تيار مستمر؛ 12 to 36 VDC or 5VDC at voltage output |
المواد الرئيسية: |
304، مع الفولاذ المقاوم للصدأ |
مثال وظيفة النقل الخطي: 1. النطاق 0 ~ 1.6Mpa (ضغط الطاولة) ، 4 ~ 20 mA الوظيفة الخطية الحالية الخارجة هي كما يلي:Aout = ((400+P) / 100
الرسم البياني الخطي للضغط المدخل والتيار الخارجي هو كما يلي: وظيفة النقل الخطي.
مثال وظيفة النقل الخطي: 1. النطاق 0 ~ 1.6Mpa (ضغط الطاولة) ، 4 ~ 20 mA الوظيفة الخطية الحالية الخارجة هي كما يلي:Aout = ((400+P) / 100
الرسم البياني الخطي للضغط المدخل والتيار الخارجي هو كما يلي:
2النطاق 0 ~ 1.6Mpa (ضغط المتر) ، الوظيفة الخطية من 0.5V ~ 4.5V فولت الخروج هي كما يلي:Vout = ((200+P) / 400
الرسم البياني الخطي للضغط المدخل والجهد الخارجي هو كما يلي:
| شكل الناتج | مع كابل محمي / كابل GX 12 | اتصال كهربائي |
|
التيار الخارجي ، مع نظام خط ثان من 4 ~ 20mA |
الدبوس 1 (الخط الأحمر) - إمدادات الطاقة الإيجابية مقابل + الدبوس 2 (الخط الأسود) - إمدادات الطاقة السلبية مقابل |
|
|
إنتاج الجهد، ثلاثة أسلاك |
الدبوس 1 (الخط الأحمر) - - إمدادات الطاقة إيجابية Vs + الدبوس 2 (الخط الأسود) - السلطة السلبية / GND المشتركة الدبوس 3 (الخط الأصفر) - - محطة إخراج الجهد Vout |
