تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Consensic
رقم الموديل: CPS137
شروط الدفع والشحن
الحد الأدنى لكمية: يرجى الاتصال بنا للحصول على التفاصيل
الأسعار: Offline contact or face-to-face discussion can be negotiated
تفاصيل التغليف: 3.3x3.3x2.85 مللي متر مصلحة الارصاد الجوية
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C/Ade/Pellet/Texi Union، MoneyGram، Alipay، والمدفوعات بين الشركات
القدرة على العرض: 999
فئة المنتج: |
مستشعر الضغط الإخراج الرقمي |
فوق الضغط: |
2X FSkPa (بار) |
دقة الضغط: |
±0.2 كيلو باسكال (±2.0 ملي بار) عند -20 درجة مئوية إلى +60 درجة مئوية، ±0.15 كيلو باسكال عند 25 درجة |
حزمة ال جي ايه: |
4 الرصاص |
اتصال الضغط: |
1/4 |
التغليف: |
LGA8 |
فئة المنتج: |
مستشعر الضغط الإخراج الرقمي |
فوق الضغط: |
2X FSkPa (بار) |
دقة الضغط: |
±0.2 كيلو باسكال (±2.0 ملي بار) عند -20 درجة مئوية إلى +60 درجة مئوية، ±0.15 كيلو باسكال عند 25 درجة |
حزمة ال جي ايه: |
4 الرصاص |
اتصال الضغط: |
1/4 |
التغليف: |
LGA8 |

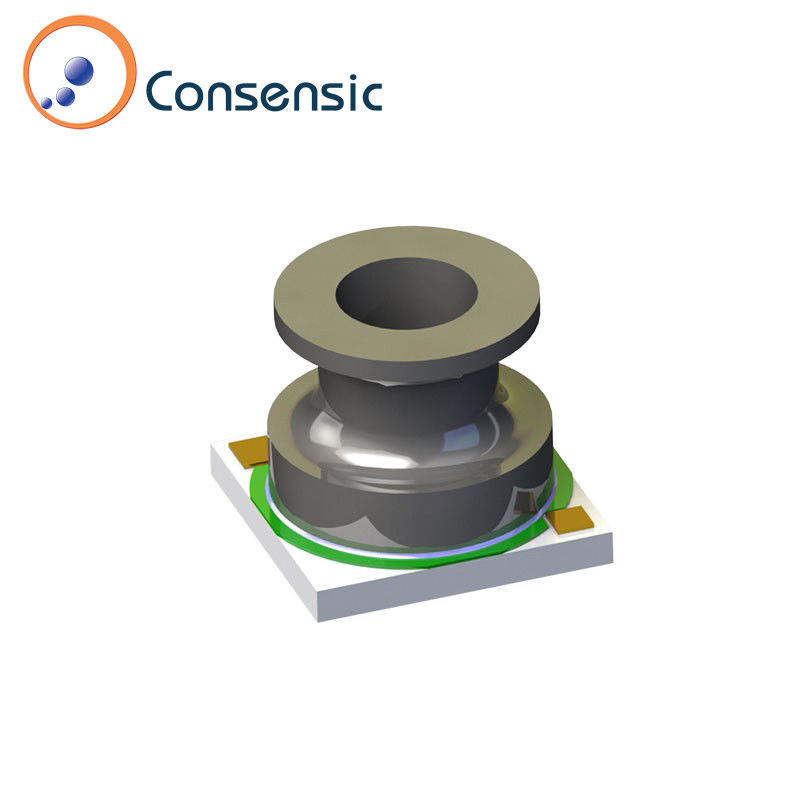

مستشعر الضغط الإخراج الرقمي CPS137 نطاق درجة الحرارة التشغيلية: -40°C إلى +85° مستشعر الضغط والدرجة الحرارية المعايرة المصنعة
يتكون حل CPS137SIP (نظام في حزمة) من جهاز استشعار ضغط من نوع الجسر المقاوم وADC 24 بت لقياسات الضغط عالية الدقة والدقة.الخروج الرقمي المعايرة بالكامل للضغط والدرجة الحرارية يجعل حل CPS137 بسيط الاستخداميتضمن CPS137 منطق معايرة داخلية توفر قياسات دقيقة للضغط والحرارة للتطبيق عبر واجهة I2C.ليس هناك حاجة لتنزيل منفصلة معامل المعايرة الداخلية والحصول على المضيف ميكرو-المتحكم إجراء حسابات تعويض معقدة.
الجدول2: أنا2C القيادة
| النوع | الوصف |
| الحصول على البيانات (GD) | يسترد بيانات قياس جهاز الاستشعار من سجلات CPS137 الداخلية*. |
| طلب القياس (MR) | يستيقظ CPS137، يقوم بقياس جهاز الاستشعار، يخزن بيانات قياس جهاز الاستشعار في سجلات داخلية ويعود إلى النوم |
| المعلم | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدات |
|---|---|---|---|---|---|---|
| تيار التوريد | ||||||
| - المتوسط | إيفج | VDD = 3V ، تحويل واحد / ثانية | 3.95 | μA | ||
| - أثناء التحول | إيسس | VDD = 3V ، مستشعر نشط | 1.5 | mA | ||
| - انتظر | إيس | VDD = 3V، جهاز الاستشعار في وضع الاستعداد | 0.2 | μA | ||
| المحول التناظري إلى الرقمي | ||||||
| - القرار | rADC | 24 | قليلاً | |||
| واجهة I2C | ||||||
| - تردد الساعة | FC،I2C | 400 | كيلو هرتز |
| المعلم | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدات |
|---|---|---|---|---|---|---|
| جهاز استشعار الضغط | ||||||
| - النطاق | 30 | 130 | kPa | |||
| (300) | (1300) | مبار | ||||
| - القرار | 0.001 | kPa | ||||
| (0.01) | مبار | |||||
| - الدقة | 70 إلى 115kPa @ 25°C | -صفر15 | ± 0.10 | +0.15 | kPa | |
| (-1.5) | (±1.0) | (+1.5) | مبار | |||
| 70 إلى 115kPa (0°C إلى 50°C) | -صفر2 | ± 0.15 | +0.2 | kPa | ||
| (-2.0) | (±1.5) | (+2.0) | مبار | |||
| - تحركات اللحام | -صفر1 | +0.2 | kPa | |||
| جهاز استشعار درجة الحرارة | ||||||
| - النطاق | -40 | 85 | °C | |||
| - القرار | 0.003 | °C | ||||
| - الدقة | -40°C إلى 85°C | -1 | ± 0.75 | + 1 | °C | |
| العملية | ||||||
| - إمداد الجهد إلى GND | VSUPPLY | 2 | 3.0 | 5.5 | V | |
| - درجة حرارة العمل | -40 | 85 | °C | |||
| - المقاومات I2C السحب | RPU | 1 | 2.2 | kΩ |
| المعلم | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدات |
|---|---|---|---|---|---|---|
| الضغوط الزائدة | 2X كامل المقياس | kPa | ||||
| تشغيل الكهرباء (بالنسبة إلى GND) | VDD | -صفر3 | 6.5 | V | ||
| الجهد في أقواس الإدخال والخروج التناظرية والرقمية | VA_IO، VD_IO | -صفر3 | VDD + 03 | V | ||
| درجة حرارة التخزين | TSTOR | -60 | 150 | °C |
